 っちわ.

喫茶店です.

父が使っていたディスプレイが壊れたので

修理をしてくれとのこと.

ってことでその記録.

※改造等の作業は、保証が効かなくなるので推薦しません!

--
【ディスプレの分解】

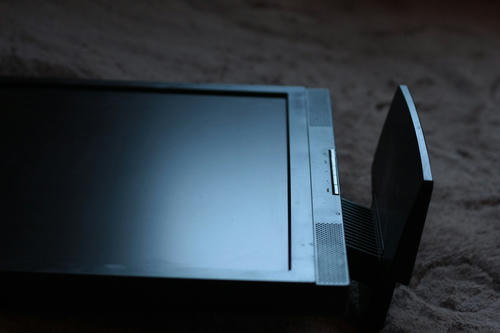

I-O DATAの19インチのディスプレイ.

ACアダプターを付けても反応なし.

LEDも付くことはなかった.

当初ACアダプターの故障か?との考え.


とりあえず、分解を試みる.

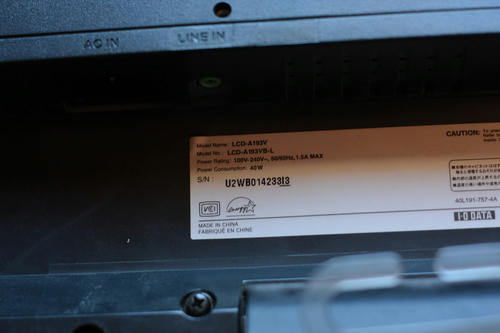

型番を確認.

Model Name:LCD-A193V
Model No:LCD-A193VB-L

コレを見た感じ、アダプターはあってるっぽい.

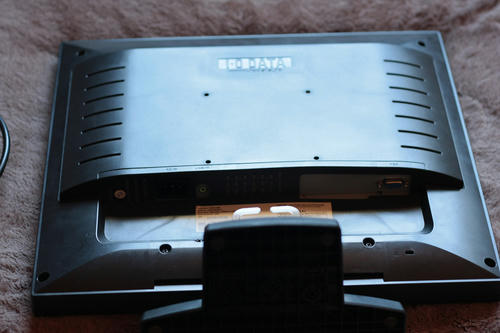

まずは、スタンドをはずす.

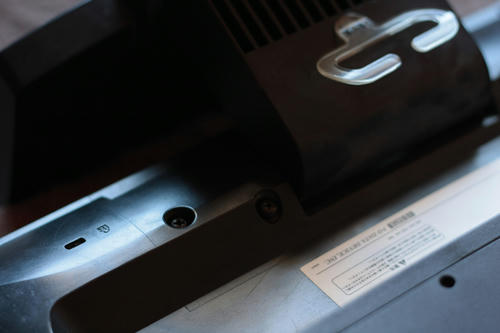

これは裏面を下から見た図.



ネジ穴が足の付根に4箇所確認された.

とりあえずここのネジを取り出す.

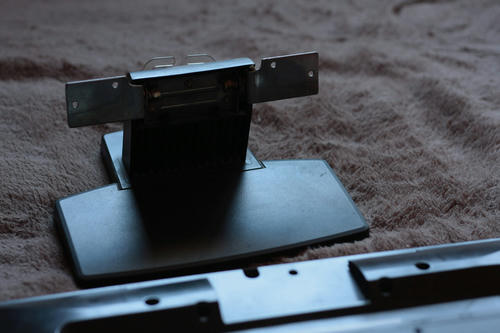

スタンドを取り出す.

ネジを外して、スライドさせる.

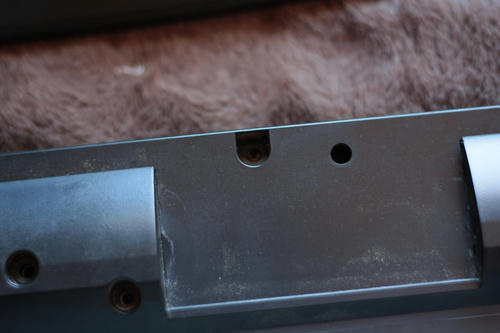

スタンドをはずした下に、ネジ穴発見.


マイナスドライバー等をつかって、ディスプレイの側をはずす.

このとき、ディスプレイの側の爪をおらないように注意.

ちょっとずつやればOKです.

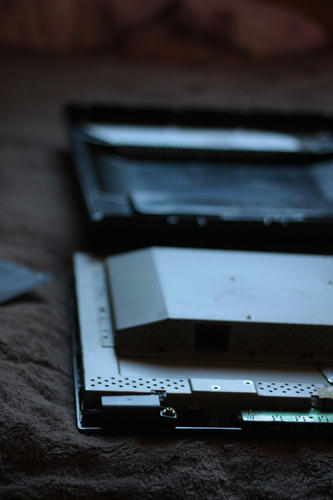

【分解後】

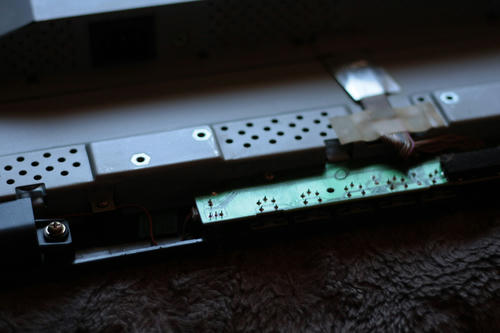

ボタン部確認.

ACアダプターを取り付け、ボタンをしてみた.

あっさりついた.


どうやら、ボタンの接触のようだ.

しかし、通常のボタン作業だと点灯しなかった.


おそらく、どれかのボタンがおさレッパになっているらしい.


なので、一旦ボタンを外し、ボタンのプラスチックの歪みを去勢.

そのごボタンプラスチックをとりつけ、基板を取り付ける.


ACアダプターを取り付け、ディスプレイ外のボタンで点灯するか確認する.


これでむりだったら、別のボタンを取り付ければいいだけ..



静電式のディスプレイボタンだって可能です.


--
【今回の件】
ACアダプターの不良じゃなくてたすかったっす.

長期ディスプレイを使っているとたまにあるLEDもの不点灯.

確認する場所は、基板ばかりじゃないっすね.

物理的につかない時もあるんだなと関心.




ところで、我が弟が「ディスプレイを使ってみる」といったので直しました.

しかしどうでしょうか?

いざ、ボタンの説明をしたら

「つかわんから」


と吐き捨てられました.



この家の公用語はもちろん日本語です.

「使ってみる」という言葉は何だったのでしょうか?



このディスプレイで殴ってやろうかと思いました.
