 こんばんわ.

本日,ZigBee規格であるXBee Series 2をメッシュネットワーク化したときに

ついでに写真撮影しておいたのでメモ程度に載せます.

--
【ZigBee写真メモ】

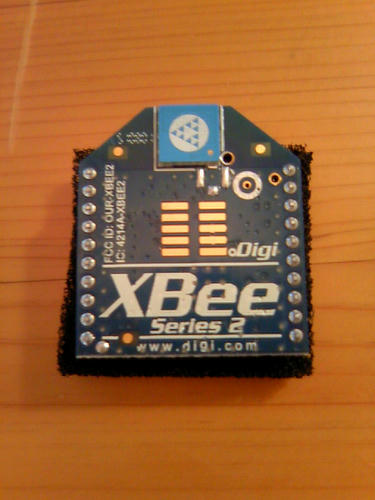

XBee Series 2

www.digi.comと書いてあります

Digi製かな?

入っていた袋には,

SWITCHSCIENCE

XBee無線モジュール・シリーズ2・チップアンテナ型(日本国内使用可)

と書いてあります.

お値段は2980円だそうです.

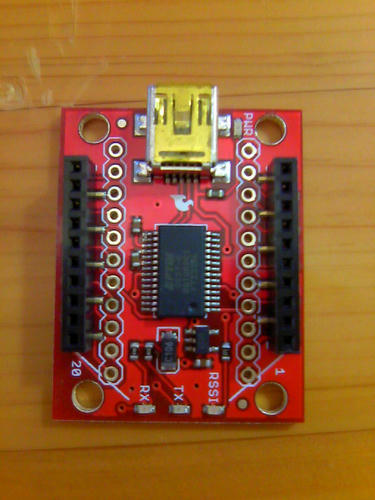

XBeeエクスプローラUSB.

同じく,SWITCHSCIENCEです.

お値段は2495円.

XBeeをUSB接続するのに使います.

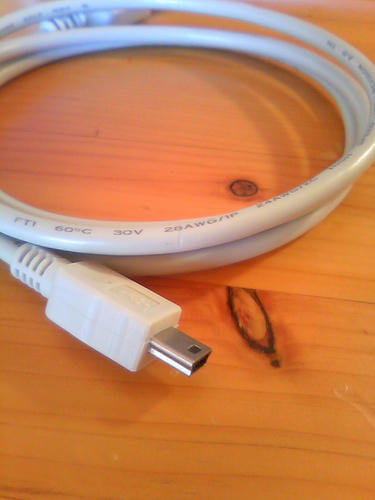

USBminiBです.



一応USBminiB端子の形を写真に収めました.

この形がminiBです.

因みに,T-01AはmicroBです.



XBee+エクスプローラ+USBminiBの図.

これをPCにつないだらドライバが勝手に入りました(Vista)

--
【今日の成果】
本日は,4台のXBeeのメッシュネットワーク化に成功.

Coordinator側からの通信と,Router/End Device側からの通信もできます.

もちろん,Router/End Device同士の通信もできます.

これを他のメッシュネットワークと併用するには,

PAN IDを変えるだけと言うなんとも簡単なもの.

※PAN(Personal Area Network)について → http://www.sophia-it.com/content/PAN



今回のメッシュネットワーク化で苦労したこと.

3つのXBeeのCH(チャンネル)は同じだったのですが

ひとつだけCHが違ったため通信できませんでした.

しかし,X-CTUでCHを変える方法がわからなかったため,

小一時間経過.


設定したいCHの設定データをSAVEしてLOADしたりしたらいつの間にかできてました.
(Restoreが何かのヒントかも?)

とりあえずメッシュネットワークの基礎は完成です.

Arduino Duemilanove 328
